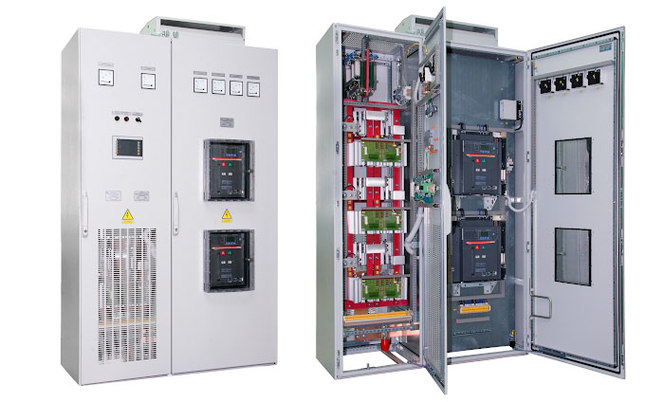

Випрямні напівпровідникові підстанції КВНП

Силові діоди

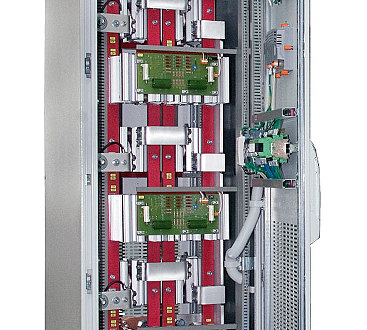

У перетворювальних секціях випрямлячів використані таблеткові силові діоди 25 класу на струми 2500 А. Для підвищення надійності, продовження життєвого циклу у кожному плечі випрямляча ввімкнені 2 діоди послідовно. Примусове ділення струмів по паралельним гілкам здійснюється за допомогою ефективних магнітних дільників, що забезпечують ділення струмів між паралельними гілками не гірше 5 %.

Захист від перенапруг

У перетворювальних секціях випрямлячів реалізований захист силових напівпровідникових приладів від внутрішніх та зовнішніх комутаційних перенапруг за допомогою RC-ланцюгів та варисторів.

Плати гальванічної розв’язки

Плати гальванічної розв’язки здійснюють захист від перенапруг за допомогою RC-ланцюгів, видають інформацію для аналізу контролером системи діагностики.

У якості трансформатора постачаються сучасні сухі трансформатори, обмотки яких виготовляються за технологією RESIBLOC® потужністю від 630 kVA з різними поєднаннями напруг ВН та НН. Трансформатори мають оригінальну конструкцію обмоток ВН та НН, що виконуються з дроту та фольги. Бандажуються обмотки скловолоконною ниткою, просоченою епоксидним компаундом.

Основні переваги трансформаторів:

• надійна робота в умовах підвищеної забрудненості, високої вологості, при низьких температурах;

• динамічна стійкість обмотки перед механічними навантаженнями — 650-750 N/mm²;

• відповідність до основного стандарту до трансформаторного обладнання IEC 60076-11 та VDE 0532;
• низький рівень шуму;
• пожежобезпечність та екологічність, самозагасання у разі впливу зовнішнього полум’я або електричної дуги, при цьому не виділяються токсичні гази. Всі матеріали не є горючими та не підтримують процес горіння;
• наявність вібропоглинаючих пристроїв;
• контроль температури обмоток та магнітодроту;
• «холодний» пуск з максимальним навантаженням;
• мінімальне технічне обслуговування;
• підвищена стійкість до динамічних навантажень при перевантаженнях та коротких замиканнях.

Система побудована на основі промислового контролера 4PPC70 (з кольоровою панеллю HMI) виробництва компанії B&R (Австрія) та забезпечує моніторинг параметрів кожного діоду у динамічному режимі у процесі експлуатації випрямляча, діагностику за критеріями «пробій», «перегрів», «погіршення параметрів», «відсутність зв’язку», а також за додатковим параметром — «обрив діоду» для схем без паралельних гілок діодів. Діагностування за цими критеріями дозволяє суттєво збільшити термін безаварійної роботи випрямляча понад 80000 годин (9 — 10 років).

Також система здійснює:

• контроль температури нагріву діодів;
• захист від перегріву випрямляча та трансформатора;
• ведення журналу подій;
• зв'язок з верхнім рівнем (системою SCADA);
• візуалізацію на кольоровому сенсорному дисплеї усієї необхідної інформації (силової однолінійної схеми випрямляча та його стану (ввімк./вимк.), стан діодів, значення випрямленого струму, напруги, температури, параметрів діодів, попереджувальних та аварійних повідомлень).

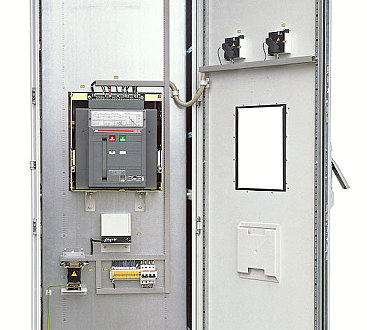

Шафи з автоматами призначені для живлення та захисту ланцюгів постійного струму напругою 230 V кранових підстанцій металургійних підприємств.

Типовиконання:

• ШЛА — шафа лінійних автоматів;
• ШВА — шафа ввідних автоматів;
• ШСА — шафа секційних автоматів.

Шафи з автоматами мають у своєму складі автоматичні вимикачі провідних європейських виробників (ABB, Schneider Electric), що мають наступні переваги:

• викатне виконання;
• висока комутуюча здатність до 65 kА;
• електронний розчіплювач;
• два канали живлення;
• конденсаторна батарея підтримки живлення розчіплювача до 5 s.
